Workout konštrukcia pre hendikepovaných a imobilných
WORKOUT PARA ZOSTAVA P2
Workout konštrukcia pre hendikepovaných a imobilných
6
počet stanovíšť
7
počet užívateľov
4
hodín inštalácie
Popis

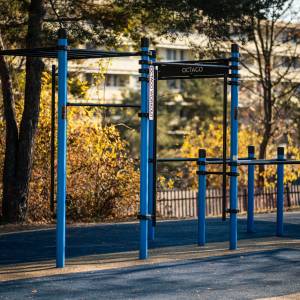

Konštrukcia sa skladá z horizontálneho, rebríka, dvoch hrázd, dvojice para bradiel, štyroch vertikálnych bradiel pre asistovaný výstup na cvičiace prvky, závesov pre gymnastické kruhy a opornej steny pre tréning stojky. Tieto prvky poskytujú priestor na rúčkovanie, precvičenie zhybov s rôznymi úchopmi, kľuky na bradlách a ďalšie cviky. Konštrukcia obsahuje prvky pre fyzicky hendikepovaných. Vďaka použitým materiálom má konštrukcia výbornú stabilitu. Vyrobené podľa normy STN EN 16630.
Parametre
| Typ produktu: | Vonkajší prvok na cvičenie s vlastnou hmotnosťou. |
| Použitie: | Vonkajšie posilňovacie zariadenie, silový, kondičný tréning. |
| Určenie: | Široká verejnosť, mládež od 15 rokov, dospelí, osoby s hendikepom. |
| Výrobca: | OCTAGO CORPORATION, j.s.a. |
| Modifikácia: | P2 |
| Miesto výroby: | Slovensko |
| Norma: | STN EN 166 30 |
| Rozmery konštrukcie: | 4500 x 1977 x 2926mm |
| Rozmery d. plochy: | 4977 x 7500mm |
| Maximálna výška pádu: | 1400mm |
| Použitý materiál | konštrukčná oceľ, plast |
| Povrchová úprava: | vypaľovaný epoxid, prášková farba |
| Profil stĺpov: | guľaté, 88,9 x 4mm |
| Profil hrázd, rebríkov: | 33,7 x 3,2 mm |
| Profil bradiel: | 42,3 x 4mm |
| Váha: | 550 kg - 595 kg podľa typu kotvenia |
| Počet stanovíšť: | 6 |
| Kapacita: | 7 osôb |
| Inštalácia: | 4 hodiny |
| Doba dodania: | 4 týždne |
| Miesto výroby: | Slovensko |
| Farebná škála: | paleta RAL |
Špecifikácia
horizontálny rebrík, 2ks dlhých hrázd, krátka hrazda, dvojica vysokých para bradiel, 4x vertikálne bradlo, záves pre gymnastické kruhy, oporná stena pre tréning stojky.
• 6ks guľatých stĺpov - výška nad dopadovou plochou 2350mm, priemer 88,9mm, min. hrúbka steny 4mm,
• 4ks guľatých stĺpov - výška nad dopadovou plochou 1250mm, priemer 88,9mm, min. hrúbka steny 4mm,
• 3ks vysokých para bradiel – výška nad dopadovou plochou 1100mm, dĺžka 1700mm, vzdialenosť medzi bradlami – 600 - 1050mm, priemer 42mm, min. hrúbka steny 4mm,
• 1ks horizontálny rebrík - výška nad dopadovou plochou 2400mm, šírka 1200mm, dĺžka 1400mm, priemer hrázd 33,7mm, priemer priečok 42mm,
• 1ks záves pre gymnastické kruhy - výška nad dopadovou plochou 2900mm, dĺžka 750mm, šírka závesu kruhov 600mm,
• 4ks vertikálne bradlo - výška nad dopadovou plochou 2000mm, dĺžka 1950mm, priemer 42mm, min. hrúbka steny 4mm,
• 1ks hrazda - výška nad dopadovou plochou 2100mm, dĺžka 1400mm, priemer 33,7mm, min. hrúbka steny 3,2mm,
• 1ks hrazda - výška nad dopadovou plochou 1600mm, dĺžka 1400mm, priemer 33,7mm, min. hrúbka steny 3,2mm,
• 1ks krátka hrazda - výška nad dopadovou plochou 900mm, dĺžka 500mm, priemer 33,7mm, min. hrúbka steny 3,2mm,
• 1ks oporná stena nad bradlami - výška nad dopadovou plochou 2100mm, dĺžka 1650mm, výška 250mm, HPDE plast.
Dokumentácia
Stiahnite si AutoCad súbor pre zakreslenie produktu do technických výkresov.
DWGStiahnite si kompletnú špecifikáciu produktu s popisom použitých materiálov.
Technický listStiahnite si stavebný pôdorys so všetkými potrebnými rozmermi pre realizáciu.
PôdorysGaléria
